iMachining

Nie sú k tomu potrebné žiadne nástroje vyvinuté NASA, môžete používať svoje existujúce vybavenie a pritom pracovať rýchlejšie a efektívnejšie aj s tými najmenšími nástrojmi v tom najtvrdšom materiáli.

Prvý systém svojho druhu, ktorý synchronizuje stroj, frézu, materiál aj dráhu nástroja v jednom CAM systéme. Nechajte ho pracovať a nestláčajte tlačidlo "STOP".

iMachining je inteligentný systém, ktorý vzájomne prispôsobuje materiál, geometriu, rezné nástroje a obrábací stroj, tak aby užívateľ vykonal celú operáciu a minimalizoval potrebu skúšok a výskyt chýb (a večne zlomených fréz).

Predstavte si mať v hrsti znalosti a skúsenosti stoviek CAM expertov - predstavte si iMachining.




Ide o skutočný prielom v technológii dráhy nástroja CNC frézovania, ktorý umožňuje obrábať extrémne rýchlejšie a hlbšie a to pomocou optimalizácie posuvu a opásania nástroja na celej dráhe nástroja.

Skrátenie času obrábania o 70% a viac na vašich existujúcich CNC strojoch!

Obrábajte hlbšie a s oveľa menším počtom dráh. Plne optimalizované posuvy a otáčky dodávajú nástrojom maximálnu efektivitu.  Zbytkový materiál (presné obrábanie materiálu polotovaru) a dokončovanie bez zbytočných pohybov a zbytočných prejazdov zaisťuje, že Obrábate iba to, čo zostáva obrobiť. Vyhnite sa prestojom stroja - menšie opotrebovanie vašich CNC strojov má za následok nižšie náklady na údržbu stroja vrátane predĺženej životnosti stroja. Zrušte drahé modernizácie CNC strojov a nákupy nových CNC strojov - mnoho plánovaných nákupov nových strojov zrušili šťastní majitelia iMachiningu.

Radikálne znížte náklady na nástroje:

  • životnosť nástrojov rastie 2 až 5 krát!
  • obrábanie celou reznou dĺžkou nástroja zaisťuje, že je zapojený celý nástroj a nie len jeho dolná časťliminujte náklady na prémiové a špeciálne nástroje pre tvrdé materiály
  • eliminujte náklady na prémiové a špeciálne nástroje pre tvrdé materiály

Znížte čas obrábanie pomocou jedinečného Sprievodcu technológií:

  • automatické optimálne posuvy a otáčky eliminujú časovo náročné skúšanie a chyby pri hľadaní optimálneho nastavenia stroja - zaručený úspech hneď na prvýkrát
  • sprievodca technológiou je perfektný nástroj aj pre ostrieľaných expertov. O to viac pre menej skúsených obrábačov kovov, ktoré iMachining okamžite v expertov premení

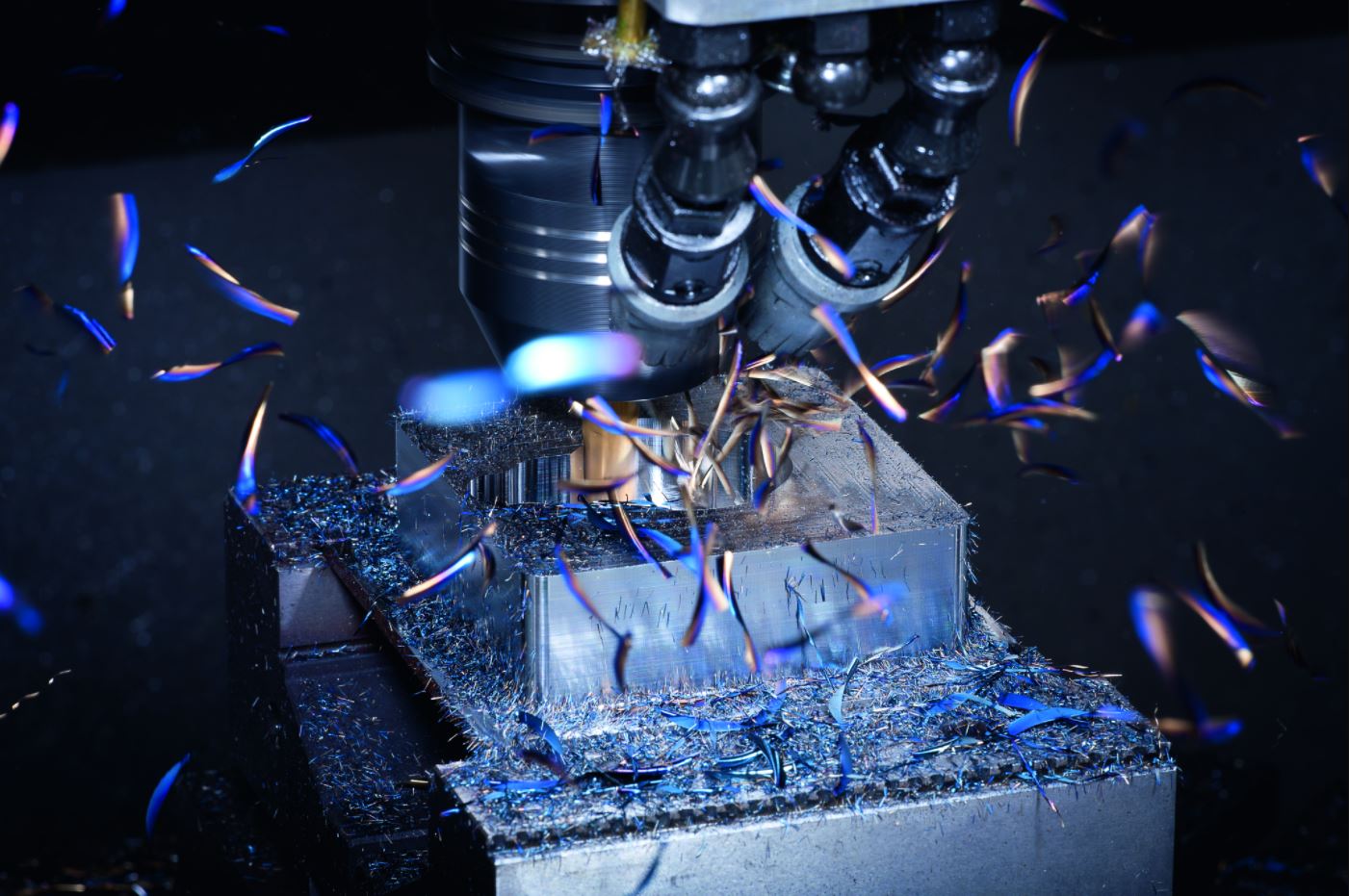

    2D iMachining


    Morfujúce špirály

    Na rozdiel od jednoduchej špirálovej dráhy nástroja využíva iMachining pokročilé morfujúce "prispôsobivé" špirály, ktorá postupne sleduje geometriu obrábaného prvku a maximalizuje čas záberu nástroja.

    Kanály

    Kanály slúžia na rozdelenie veľkých či zložitých plôch alebo aj izoláciu ostrovov v geometrii. Tým sa maximalizuje použitie morfujúcich špirál s najvyššou efektivitou obrábania a obmedzujú prejazdy v kapsách.

    Žiadne zbytočné pohyby

    Všetky dráhy nástroja odoberajú polotovar a nikdy neobrábajú na prázdno. Od počiatočného nájazdu až k poslednému rezu dynamicky aktualizovaný polotovar zaisťuje, že každá dráha nástroja obrába materiál.

    Inteligentné prepolohovanie

    V obrábanej hĺbke sa používa " Inteligentné prepolohovanie " a nástroj sa tak pohybuje z jedného rezu do druhého a prechádza sa len absolútne nevyhnutne.

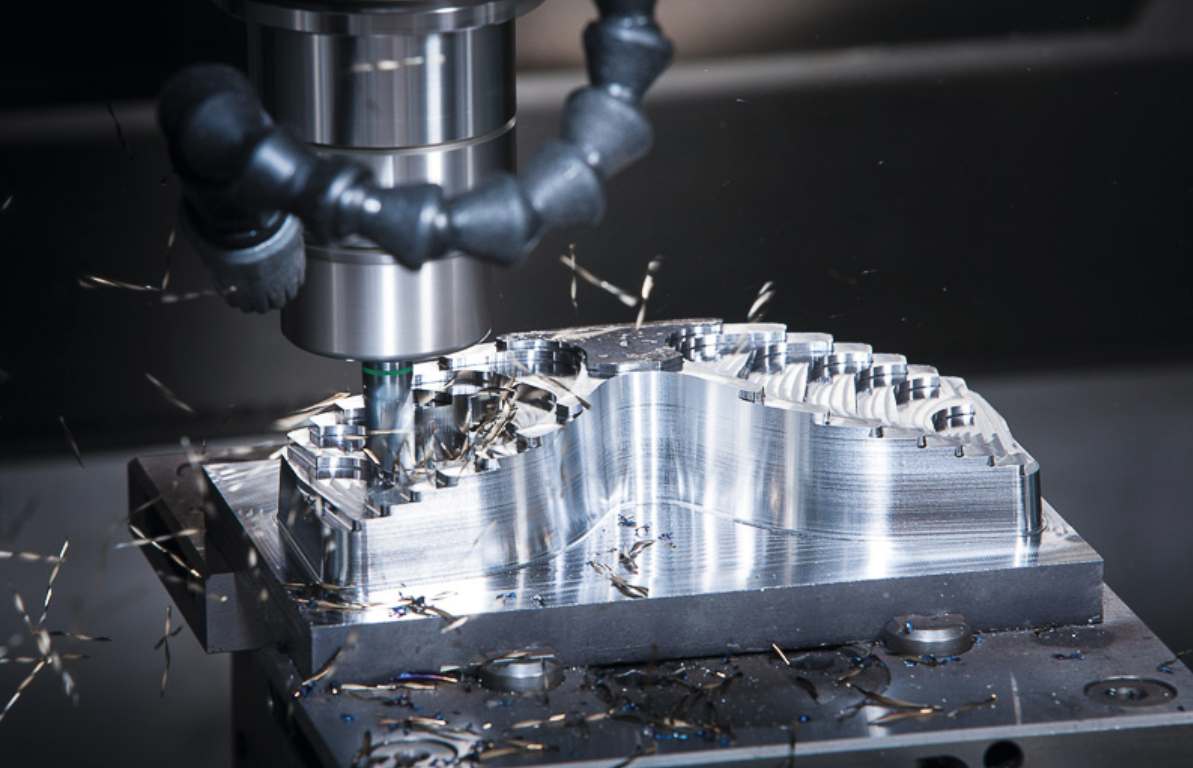

    3D iMachining


    Optimálna obrábanie po Z-úrovniach

    Pre generovanie dráhy nástroja v tvare morfujúcich špirál používa preverený algoritmus z 2D iMachiningu.Dosahuje najkratšieho možného času cyklu pomocou analýzy a určovaní toho, ktorý objem odobrať ako ďalší a v akej Z-úrovni.

    Hlboký hrubovací krok dole a krok nahor pri zbytkovom hrubovaní

    Pri generovaní hrubovacích dráh nástroja najskôr odoberá plnú hĺbku pomocou kroku dole. Dynamický krok nahor odoberá zvyškový materiál na svahoch. Voliteľné poradie obrábania.

    Riadená drsnosť inteligentným krokom nahor

    Krok hore odoberá presne len ten zbytkový materiál na nevyhnutných Z-úrovniach pre dosiahnutie požadovanej drsnosti s minimálnym obrábaním. Na šikminách sa pre dodržanie drsnosti v celej operácii krok nahor dynamicky mení. Hodnotu drsnosti (vzdialenosť medzi vrcholom a údolím) nastavuje užívateľ.

    Optimalizované prejazdy - inteligentne umiestnené obrábanie

    Pomocou "inteligentného triedenia dráhy nástroja" a "3D prepojenia Z-úrovňou" dramaticky znižuje odchody a dlhé prejazdové pohyby. Obchádzka aktuálnej úrovne obrábanie nahrádza väčšinu odchodov - usporí čas obrábania. Pre hladký súvislý pohyb všetky polohovacie pohyby obsahujú nájazd / odjazd po oblúku (v rovine) alebo po hladkej 3D krivke, čo znižuje čas cyklu a opotrebenie stroja.

    Žiadne obrábanie naprázdno

    Dráha nástroja je optimalizovaná len pre obrábanie toho zbytkového materiálu, ktoré je potrebné odobrať. Žiadne obrábanie naprázdno - všetky dráhy nástroja sa riadia dynamicky aktualizovaným 3D modelom polotovaru. 3D model polotovaru je po každej krátkej časti pohybu nástroja presne aktualizovaný.

    Automatická úprava Z-úrovne

    Algoritmus Sprievodca technológií maximalizuje výkon a efektivitu, pomocou automatickej úpravy rezných podmienok v každej Z-úrovni. Optimalizované rezné podmienky pre každú hĺbku tiež drasticky znižujú opotrebovanie nástroja.

    Automatické hrubovanie a preddokončovanie prizmatickej súčasti

    Hĺbky a geometria sa rozpoznávajú automaticky, takže nie je potreba reťazcov alebo skíc. Plne automatická ochrana kolízie s polotovarom. Automatické hrubovanie a zbytkové hrubovanie v jedinej operácii.

    Dotyčnicové nájazdové / odjazdové oblúky

    Vykonáva sa automaticky pri nájazde alebo odjazde z rezu. Hladký pohyb umožňuje rýchlejšie a omnoho efektívnejšie obrábanie. Zvyšuje sa životnosť nástroja aj stroja.

    Rezné podmienky určuje sprievodca automaticky

    Využíva pre krok dole overený algoritmus Sprievodca technológií, ako v 2D iMachiningu. Úprava posuvu pri rôznych hĺbkach rezu v kroku dole a kroku nahor znižuje čas cyklu.
